ГЕОМЕТРИЯ
Раздел ІІ. СТЕРЕОМЕТРИЯ
§5. ПАРАЛЛЕЛЬНОЕ ПРОЕКТИРОВАНИЕ, ЕГО СВОЙСТВА. ИЗОБРАЖЕНИЕ ФИГУР В СТЕРЕОМЕТРИИ.
1. Параллельное проектирование.
Для изображения пространственных фигур на
плоскости часто используют параллельное проектирование. Рассмотрим этот способ
изображения фигур.

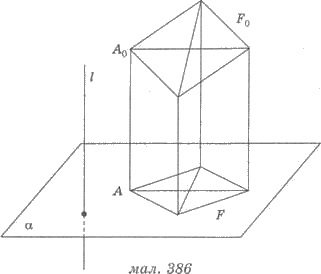

Пусть α
- некоторая плоскость, а l - прямая, которая пересекает эту плоскость (рис. 386). Необходимо изобразить на плоскости
α фигуру F0,
которая не принадлежит плоскости.
Для этого проведем через произвольную
точку А0 фигуры F0 прямую, параллельную l. Точка А пересечения этой прямой с плоскостью
α будет изображением точки А0.
Построив предложенным способом изображения каждой точки фигуры F0, получим фигуру F - изображение фигуры F0 на плоскости α.
При этом точку А называют
параллельной проекцией точки А0 на плоскости α, а фигура F - параллельной проекцией фигуры F0 на плоскости α. Говорят также, что фигура F получили из фигуры F0 с помощью параллельного
проектирование.
Прямую l называют проектуючою прямой, а плоскость α - плоскостью проекции.
С помощью параллельного
проектирование можно изобразить на плоскости как плоские фигуры (прямая, отрезок,

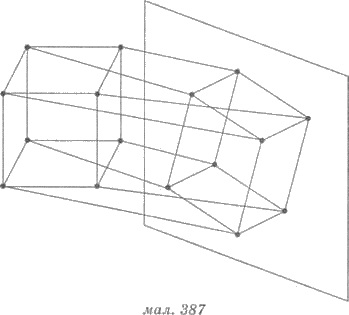

треугольник и т.д.), так и пространственные (пирамиду, куб и т.д.). Представление о проектное
проектирование пространственной фигуры - куба можно получить, если взять каркас куба,
сделан, например, из проволоки, поместить его перед экраном и осветить
проектором (рис.
387).
