Раздел И. УКРАИНА И ЕЕ ГЕОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ

ТЕМА 2. ИСТОЧНИКИ ГЕОГРАФИЧЕСКОЙ ИНФОРМАЦИИ

УРОК 7. ТОПОГРАФИЧЕСКИЕ КАРТЫ

Тема. Топографические карты и их практическое использование. Определение по картам направлений, расстояний и высот на местности.

Учебная цель: сформировать представление о топографические карты, усовершенствовать умения практического использования топокарт.

Тип урока: формирование новых знаний, умений, навыков.

Оборудование: учебник, атлас, топографические карты, чертежные принадлежности.

Опорные и базовые понятия: азимут, горизонталь, топографическая карта, магнитное склонение, дирекционный угол, географические и прямоугольные координаты.

ХОД УРОКА

И. Организационный момент

II. Актуализация опорных знаний, умений и навыков учащихся

• Какие карты называют загальногеографічними?

• Как определить основные стороны горизонта на местности, на плане, географической карте?

• Из курса географии 6 класса вспомните, какие задания вы выполняли по плану местности.

III. Мотивация учебной и познавательной деятельности

Говоря о картах, мы заметили, что они обязательно имеют искажения. Даже если не искажаются углы, искажаются формы, расстояния. Как же пользоваться ими когда надо и сориентироваться по карте и определить направление? Можно, пользоваться планом, но как быть, когда территория большая? Для этого создана целая наука - топография, результатом которой являются топографические карты.

IV. Изучение нового материала

1. Топографические карты - подробные общегеографические карты большого масштаба(1 : 10 000 - 1 : 1 000 000, меньшего масштаба - планы). Имеют высокую геометрическую точность (обеспечивают высокую точность измерений) и географическое соответствие.

2. Розграфлення и номенклатура топографических карт

Топографические карты состоят из отдельных листов, пределами изображения (рамок карт) которых являются отрезки параллелей и меридианов, образующих географическую координатную сетку (для определения географических координат, расстояний в градусах).

Основа - международная карта масштаба 1 : 1 000 000 (трапеция размером 4° по широте, 6° по долготе). Она постепенно разделяется на большие по масштабу карты с меньшими по размерам отрезками параллелей и меридианов. Параллели и меридианы карт подписываются в углах карты. Для удобства определения географических координат расстояние между ними поделена отрезками на минуты и секунды.

3. Километровая сетка

Создана для определения прямоугольных координат, расстояний в метрической системе. Образована вертикальными и горизонтальными линиями, проведенными через целое число километров. Горизонтальные линии параллельные экватору и подписаны на левом и правом полях карты числом, что означает расстояние от экватора. Вертикальные линии параллельны осевому меридиану зоны в 6° долготы, которая образуется во время использования поперечной цилиндрической проекции. Таких зон образуется 60 шт. Вертикальные линии подписываются на верхнем и нижнем полях, где цифры указывают номер зоны и расстояние от осевого меридиана зоны.

4. Условные знаки

Условные знаки топографических карт объясняются в легенде карты и специальных сборниках.

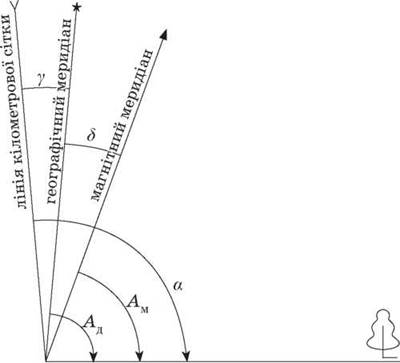

5. Направления на топографической карте

Магнитные и географические полюса не совпадают. Поэтому во время определения направления на карте и местности (по компасу) надо учесть это.

δ - магнитное склонение;

γ - сближение меридианов;

Ам - магнитный азимут;

Ад - азимут истинный;

α - дирекционный угол.

6. Обозначения абсолютных высот местности

V. Закрепление изученного материала

• Что такое топографические карты? Для чего они создаются?

• Какие измерения можно проводить на топокартах?

• Где используются топографические карты?

VI. Итоги урока

VII. Домашнее задание

1. Проработать §___.

2. Подготовить чертежные принадлежности (линейки, транспортири, циркули-измерители).
