КОЛЕБАНИЯ И ВОЛНЫ. ОПТИКА



2. ПЕРЕМЕННЫЙ ТОК



2.1. ПОЛУЧЕНИЯ ПЕРЕМЕННОГО СИНУСОИДАЛЬНОГО ТОКА. ЗАКОНОМЕРНОСТИ ПЕРЕМЕННОГО ТОКА

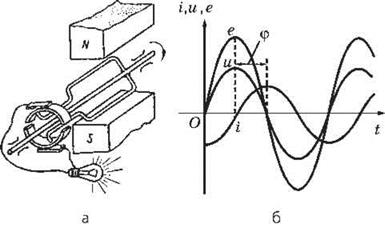

При вращении рамки с постоянной скоростью в постоянном магнитном поле в рамке возникает синусоїдна ЭДС (рис. 7, а):



Если N витков, то

В генераторах переменного тока вращается постоянный электромагнит (ротор), а рамка (обмотка) размещена в пазах статора, состоящего из отдельных пластин (чтобы уменьшить токи Фуко) магнітном'якого ферромагнетика (чтобы уменьшить потери энергии перемагничивания).

На концах рамки (обмотки генератора) возникает синусоїдна напряжение, совпадающее по фазе с ЭДС (рис. 7, б):



Рис. 7



При двухполюсном електромагніті частота переменного тока (частота ЭДС) равна частоте вращения электромагнита (частоте вращения ротора генератора).

Для получения промышленного переменного тока используют генераторы с багатополюсними магнитами. При N пар полюсов частота вращения турбины в N раз меньше частоты полученного тока.

Во внешнем круге возникают вынужденные электрические колебания заряда - сменный синусоїдний ток, который за фазой отличается от ЭДС и напряжения на величину ф, которая зависит от свойств круга:
