3.5. ТОК В ВАКУУМЕ (ТОК ПЕРЕНОСА)

3.5.2. ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА

Электронно-лучевая трубка - основной элемент телевизора, монитора в компьютере.

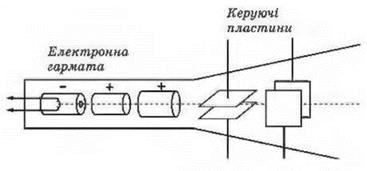

Электронно-лучевая трубка с электростатическим управлением (рис. 57) - основной элемент осциллографа - прибора для исследования быстропеременных процессов в электрических цепях.

Рис. 57

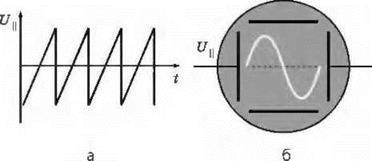

Из электронной пушки, где электроны излучаемые нитью накала и ускоряются электрическим полем электродов, сфокусированный и ускоренный пучок электронов направляется к центру экрана и в месте попадания вызывает его свечение На вертикальные управляющие пластины подается пилообразный напряжение (рис. 58, а), благодаря которой электронный пучок отклоняется и прописывает на экране горизонтальную светящуюся линию. Если при этом на горизонтальные распашные пластины подается переменное напряжение, то линия на экране изгибается в соответствии с формой напряжения. Например, если на горизонтальные пластины подают синусоїдну напряжение, то на экране видим синусоїдну кривую (рис. 58, б).

Рис. 58

В телевизионных трубках управления электромагнитное: отклонение пучка происходит под действием силы Лоренца. Вместо управляющих пластин используют катушки проволоки.
