3.5. ТОК В ВАКУУМЕ (ТОК ПЕРЕНОСА)

3.5.1. ЭЛЕКТРОННЫЕ ЛАМПЫ

Электронные лампы - устройства, основаны на явлении термоэлектронной эмиссии.

Диод прямого накала основан на излучении электронов накаленным катодом. Термоелектрони, что вылетают, под воздействием поля , обусловленного анодной напряжением, перелетают на анод и замыкают анодное круг (рис. 50).

Рис. 50

Вольт-амперная характеристика диода прямого накала. Ток насыщения достигается тогда, когда все термоелектрони переносятся от катода к аноду (рис. 51).

Рис. 51

Диод с підігрівальним катодом: нить накал покрыта слоем оксидов щелочных металлов, которые имеют малую работу выхода электронов (рис. 52).

Рис. 52

Вольт-амперная характеристика диода с підігрівальним катодом. Ток насыщения практически не достигается (рис. 53).

Рис. 53

В диодах закон Ома не выполняется (вольт-амперная характеристика нелинейна).

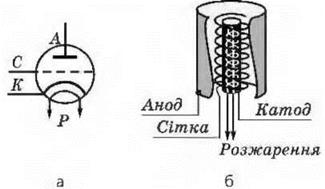

Триелектродна лампа - триод. Между катодом и анодом расположен третий электрод - управляющая сетка. Сетка (в форме спирали) близко расположена к катоду, поэтому небольшие изменения напряжения на сетке вызывают большие изменения анодного тока (рис. 54, а, б).

Рис. 54

Вольт-амперная сеточная характеристика триода. При некотором отрицательном потенциале (φ₃) лампа закрывается - анодный ток равен нулю. Сетка - управляющий электрод триода (рис. 55).

Рис. 55

Триод - усилитель слабых токов и напряжений, имеющихся в цепи сетки (рис. 56).

Рис. 56
