10. Приложения

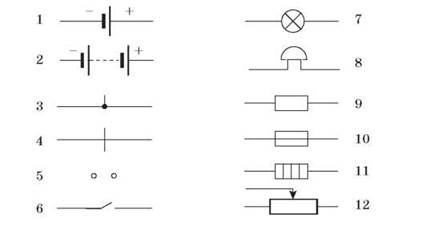

20. Условные обозначения, применяемые на схемах

1 - гальванический элемент или аккумулятор;

2 - батарея элементов и аккумуляторов;

3 - соединение проводов;

4 - пересечение проводов без соединения;

5 - зажимы для подключения какого-либо прибора;

6 - ключ;

7 - электрическая лампа;

8 - электрический звонок;

9 - проводник, имеющий определенное сопротивление (резистор);

10 - плавкий предохранитель;

11 - нагревательный элемент;

12 - переменное сопротивление.
