ЭЛЕКТРОДИНАМИКА

ТЕСТ 7. ЗАКОНЫ ПОСТОЯННОГО ТОКА

Задачи 1-14 имеют четыре варианта ответов, из которых только один ответ является правильным. Выберите правильный, на вашему мнению, ответ.

1. К источника постоянного напряжения 6 подключен кусок нікелінового проволоки, который имеет длину 25 см и сечением 0,1 мм². Сила тока в проводе?

2. Почему равно общее сопротивление участка, изображенного на рисунке, если R₁ = 60 Ом, R₂ = 12 Ом, R₃ = 15 Ом, R₄ = 3 Ом?

3. Найдите общее сопротивление цепи, изображенного на рисунке, если R₁ =4 Ом, R₂ = 12 Ом, R₃ = 5 Ом, R₄ = 15 Ом.

4. На рисунке приведена схема участка электрической цепи. Определите общее сопротивление этой участка.

5. Вычислите силу тока в замкнутом круге, если источник тока имеет ЭДС 10 В, а внутренний сопротивление равно 1 Ом. Сопротивление резистора равно 4 Ом.

6. Почему равно сопротивление резистора, подключенного к источнику тока, где ЭДС составляет 10 В, внутреннее сопротивление 1 Ом, а сила тока в электрической цепи 2 А?

7. На рисунке приведена схема электрического цепи ЭДС источника тока равна 6 В, внутреннее сопротивление 0,2 Ом. Определите, каковы показания амперметра, когда ключ замкнут, если R₁ = 1 Ом, R₂ = 4 Ом.

8. Которую работу выполнит ток силой А за 10 мин., если напряжение в цепи 15 В?

9. Определите мощность тока в лампе, включенной в сеть напряжением 220 В, если известно, что сопротивление нити накала лампы 484 Ом.

10. Определите количество теплоты, которую выделяет в проводнике ток за 1,5 мин., если сила тока в цепи равна 5 А, а напряжение на концах проводника составляет 200 В.

11. Элемент с внутренним сопротивлением 4 Ом и ЭДС, равной 12 В замкнут проводником с сопротивлением 8 Ом. Какое количество теплоты выделяется во внешней части цепи за 1 с?

12. На рисунке приведена схема участка электрической цепи. К клеммам подключено напряжение 10. Какое количество теплоты выделится на всем участке за 5 с, если R₁ = 1 Ом, R₂ = 2 Ом,

R₃ = 3 Ом, R₄ = 3 Ом, R₅ = 3 Ом?

13. На рисунке приведена схема участка электрической цепи. Амперметр показывает 2 А. В каком из резисторов за то же время выделится білоні? количество теплоты, если R₁ = 1 Ом,

R₂ = 2 Ом, R₃ = 3 Ом, R₄ = 4 Ом?

14. На рисунке приведена схема участка электрической цепи. Вольтметр показывает 4 В. В каком из резисторов выделится большая мощность, если R₁ = 3 Ом, R₂ =4 Ом, R₃ = 2 Ом, R₄ = 2 Ом?

Задача 15-16 имеют целью установление соответствия (логические пары). До каждого утверждения, обозначенного цифрой, выберите утверждение, обозначенное буквой, и сделайте соответствующую отметку «х» в таблице.

15. Установите соответствие между названиями формул, касающихся законов постоянного тока, и формулам.

1 Закон Джоуля-Ленца

2 Мощность тока

3 ЭДС

4 Закон Ома для полного круга

16. Установите соответствие между определениями и физическими величинами.

1 Отношение работы сторонних сил по перемещению заряда внутри источника до заряда

2 Физическая величина, равна отношению заряда q, перенесенного через поперечное сечение проводника за промежуток времени t, к этому промежутку времени

3 Коэффициент, характеризует электрические свойства вещества, из которого изготовлен проводник

4 Величина, обусловленная рассеянием свободных электронов на нерегулярностях кристаллической решетки

А Сила тока

Бы Электродвижущая сила

В Напряжение

Г Электрическое сопротивление

Д Удельное сопротивление

В задачах 17-20 впишите ответ в указанных единицах. (Числовой ответ в указанных единицах целесообразно рассчитать по полученной формуле решения задачи в общем виде.)

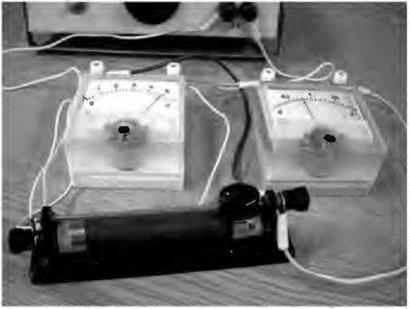

17. 1. На рис. 1 показано схему, собранную для определения ЭДС источника постоянного тока. Круг состоит из источника тока, реостата, вольтметра и амперметра. Измерения силы тока и напряжения в цепях осуществляется при различных сопротивлениях внешнего круга (два положения ползунка реостата).

Рис. 1

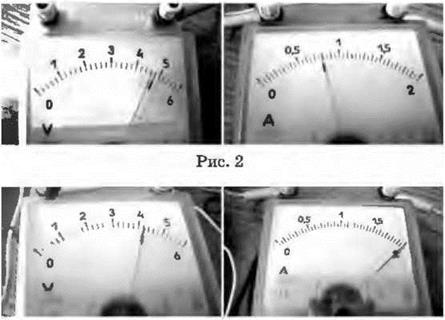

По показаниям приборов (рис. 2 и 3) определите ЭДС источника постоянного тока. Выразите ответ в вольтах.

Рис. С

Ответ:______________________________

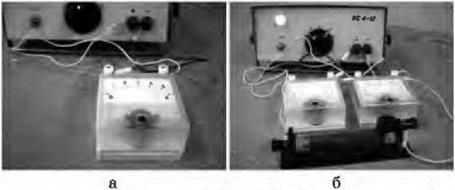

18. На рис. 4 показана схема, собранную для определения внутреннего сопротивления источника тока. Выполняем измерения ЭДС на источнике тока (рис. 4, а), а напряжение и силу тока измеряем в круге (рис. 4, б).

Рис. 4

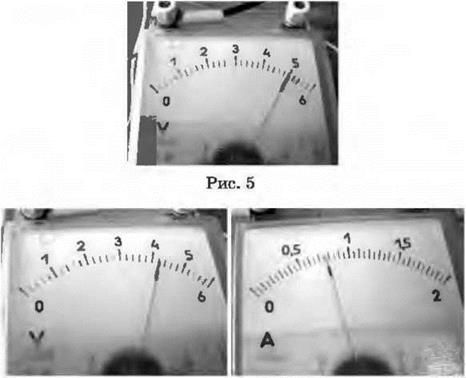

По показаниям приборов (рис. 5 и 6) определите внутреннее сопротивление источника тока. Ответ приведите в омах.

Рис. 6

Ответ:____________________________________

19. Определите сопротивление участка цепи, изображенного на рис. 7, между точками С и D, если R₁ = 2 Ом, R₂ = 5 Ом, R₃ = 20 Ом, R₄ = 5 Ом, R₅ =10 Ом. Ответ приведите в омах.

Рис. 7

Ответ:____________________________________

20. Источник тока с ЭДС, равной 2 В, и внутренним сопротивлением 0,8 Ом замкнут нікеліновим проволокой длиной 2,1 м и сечением 0,21мм². Определите напряжение на зажимах источника тока. Ответ приведите в вольтах.

Ответ:____________________________________
