ФИЗИКА



ГЕОМЕТРИЧЕСКАЯ ОПТИКА



Законы геометрической оптики



Закон отражения

α = γ





α - угол падения;

γ - угол отражения;

- перпендикуляр к границе раздела двух сред.



Закон преломления





β - угол преломления.



Относительный показатель преломления

n21 - относительный показатель преломления;

υ1, υ2- скорость света в данных средах, [м/c].



Абсолютный показатель преломления

n21 - абсолютный показатель преломления;

с - скорость света в вакууме, c = 2,998 108 м/c.



Оптическая плотность среды.

Луч из среды с большей оптической плотностью переходит в среду с меньшей оптической плотностью

n1, n2 - показатели преломления среды каждого.





Оптическая плотность среды.

Луч из среды с меньшей оптической плотностью переходит в среду с большей оптической плотностью





Предельный угол полного отражения





αв - угол падения, при котором наступает полное отражение света.



Построение изображения в плоском зеркале





Изображение предмета в плоском зеркале является мнимым



Построение изображения в вогнутом зеркале





Построение изображения в выпуклом зеркале





Прохождение света сквозь плоскопараллельную пластинку





α - смещение луча.



Прохождение света сквозь треугольную призму





Если нет полного отражения.



При полном отражении. Применяется в перископе





При полном отражении. Применяется в отражателях





При полном отражении. Применяется в биноклях





Собирательная линза

F > 0, d > 0





Рассеивающую линза

F 0, d > 0





Формула линзы





d - расстояние от линзы до источника, [м];

f - расстояние от линзы до изображения, [м];

F - фокусное расстояние, [м].

Главная оптическая ось





Оптический центр





Побочная оптическая ось





Фокус





Фокусное расстояние





Фокальная плоскость





Увеличение линзы





Г - увеличение линзы;

Н - линейный размер изображение, [м];

h - линейный размер предмета, [м].



Оптическая сила линзы

D - оптическая сила линзы, [дптр].

Изображение действительное f > 0.

Изображение мнимое f 0.

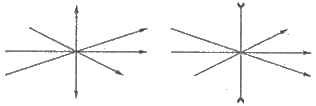

Луч, проходящий через оптический центр

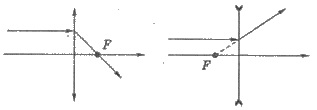

Луч, параллельный главной оптической оси

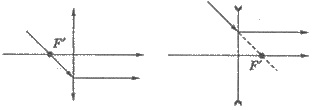

Луч, проходящий через фокус

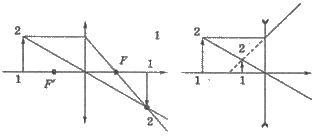

Изображение точки, не лежащей на главной оптической оси

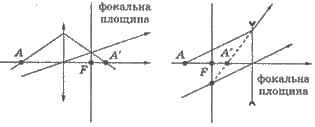

Ход пучка параллельных лучей, идут вдоль побочной оптической оси
