ЭЛЕКТРОДИНАМИКА

4. МАГНИТНОЕ ПОЛЕ. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

4.7. ЯВЛЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ. ВИХРЕВОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

Электромагнитная индукция - это явление возникновение электродвижущей силы индукции в проводнике, контур которого пересекается изменяющимся магнитным потоком:

Если проводник замкнут, то согласно ЭДС индукции возникает индукционный ток:

Если проводник разомкнут, то на его концах возникает разность потенциалов:

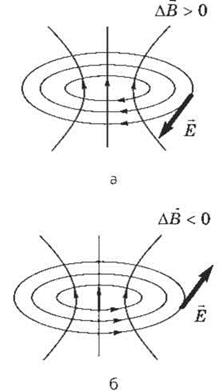

По теории Максвелла вокруг любого переменного магнитного потока возникает электрическое поле, линии напряженности которого заперты навокруг потока и направлены по правилу левого винта, если поток растет (рис. 82, а); если поток уменьшается,- по правилу правого винта (рис. 82, б).

Рис. 82

Такое электрическое поле называется вихревым электрическим полем (его линии напряженности замкнуты) или индукционным. В контуре, который пересекается изменяющимся магнитным потоком, свободные носители заряда перемещаются под действием вихревого электрического поля, осуществляют работу, что означает возникновение ЭДС индукции:

В контуре II, который магнитным потоком не пересекается, работа равна нулю (рис. 83).

Рис. 83
