5. Механика

5.4. Статика

5.4.2. Условия равновесия тела, имеющего ось вращения. Рычаг

Рычаг - это простой механизм для уравновешивания большей силы меньше. Это твердое тело (жесткий стержень), которое имеет ось вращения.

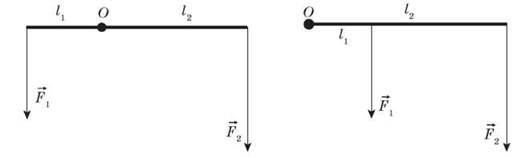

Если силы, действующие на рычаг, размещенные по обе стороны от оси вращения или опоры, то такой рычаг называют рычагом 1-го рода, если же силы размещены по одну сторону от оси вращения или опоры, то такой рычаг называют рычагом 2-го рода.

где O - ось вращения; F₁, F₂ - приложены к рычагу силы; l₁, l₂ - плечи сил (кратчайшие расстояния от оси вращения до линий действия сил).

Рычаг находится в равновесии, если плечи сил обратно пропорциональные значениям сил, действующих на него.
