ЭЛЕКТРОДИНАМИКА
2. ЗАКОНЫ ПОСТОЯННОГО ТОКА
2.3. ПОСЛЕДОВАТЕЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ
Последовательное соединение проводников
1. Сила тока одинакова, поскольку
2. Напряжение на соединении проводников
равно сумме напряжений на каждом проводнике. Поскольку
то
(рис.
19).
Рис. 19
Напряжение на проводниках прямо
пропорциональна их сопротивлениям:
3. Сопротивление соединения
равно сумме сопротивлений проводников:
Параллельное соединение проводников
1. Напряжение на
проводниках одинакова, поскольку
2. Сила тока в нерозгалуженій части
цепи равна сумме токов в проводниках (рис. 20):
Рис. 20
Сила тока в проводниках обратно
пропорциональна сопротивлению проводников:
3. Электропроводность соединения
равна сумме електропровідностей проводников:
Проводник, носитель сопротивления в круге,
называется резистор. Резисторы бывают с постоянным сопротивлением (постоянные
резисторы) и регулируемые (реостаты, потенциометры).
Реостат - прибор для регулирования
силы тока в цепи путем изменения сопротивления цепи:

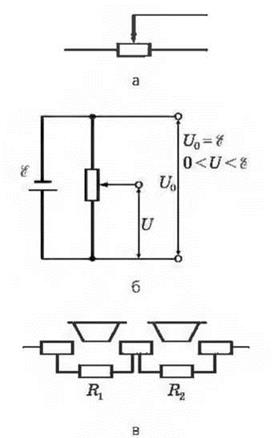

реостат со скользящим контактом - рис.
21, а;
штепсельный реостат (магазин сопротивлений)
- рис. 21, б.
Потенциометр - прибор для
регулировка напряжения (рис. 21, в).
Рис. 21
